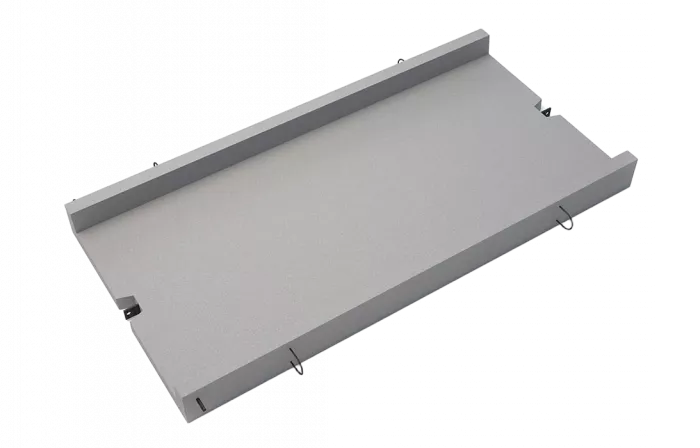

Лоток экранированный проходной большой (ЛЭПБ)

Применяется при строительстве и реконструкции кабельной канализации на электрических подстанциях. В построенной кабельной канализации прокладываются силовые и контрольные кабели. Лоток разработан в соответствии с утвержденным 15 октября 2004 года техническим заданием ОАО «ФСК ЕЭС».

Лоток имеет внутреннюю арматуру – экран, выполненный из стального арматурного прутка в виде сетки с выводами из бетона, для соединения экранов соседних лотков и крышек. Изготавливается из тяжелого бетона: класс прочности – В 22,5; морозостойкость – F 200; водонепроницаемость – W-6.

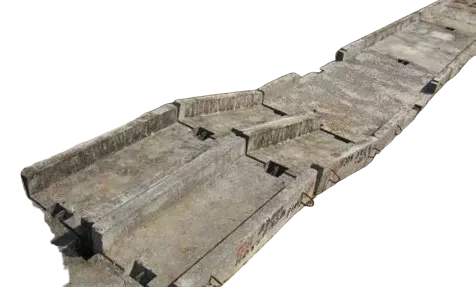

Кабельная канализация, собранная из больших лотков может переходить через существующие лотки с применением больших укороченных лотков, так и с применением малых лотков. При этом пара малых лотков стыкуется с одним большим лотком. На таком переходе экраны соединяют с применением перемычек длиной 400 мм.
