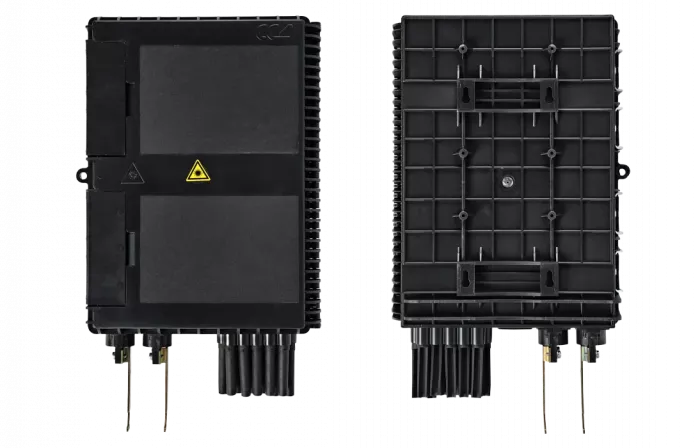

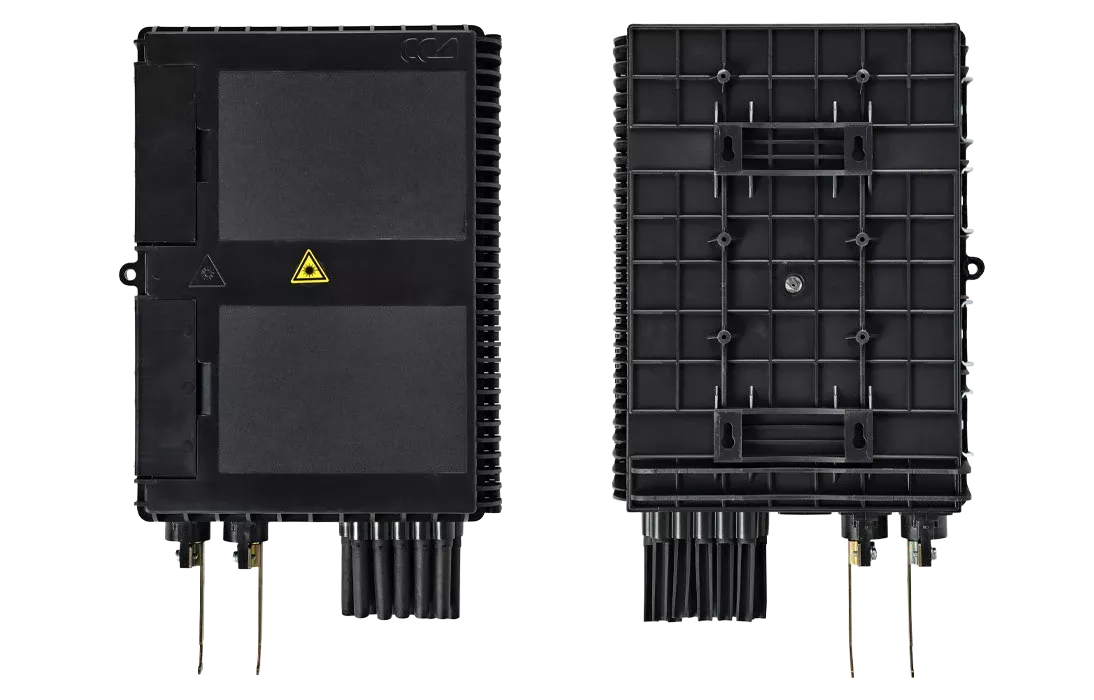

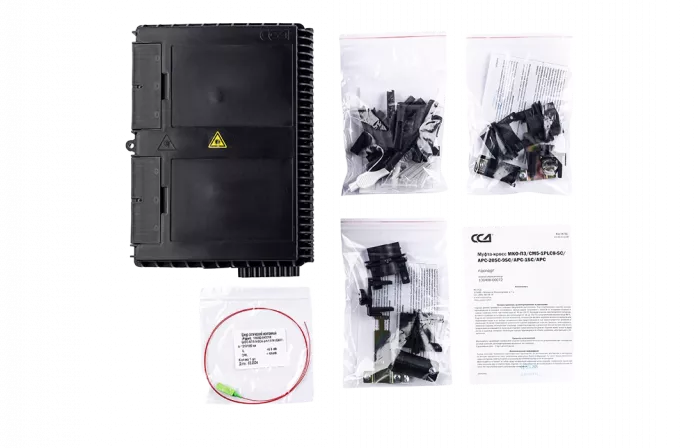

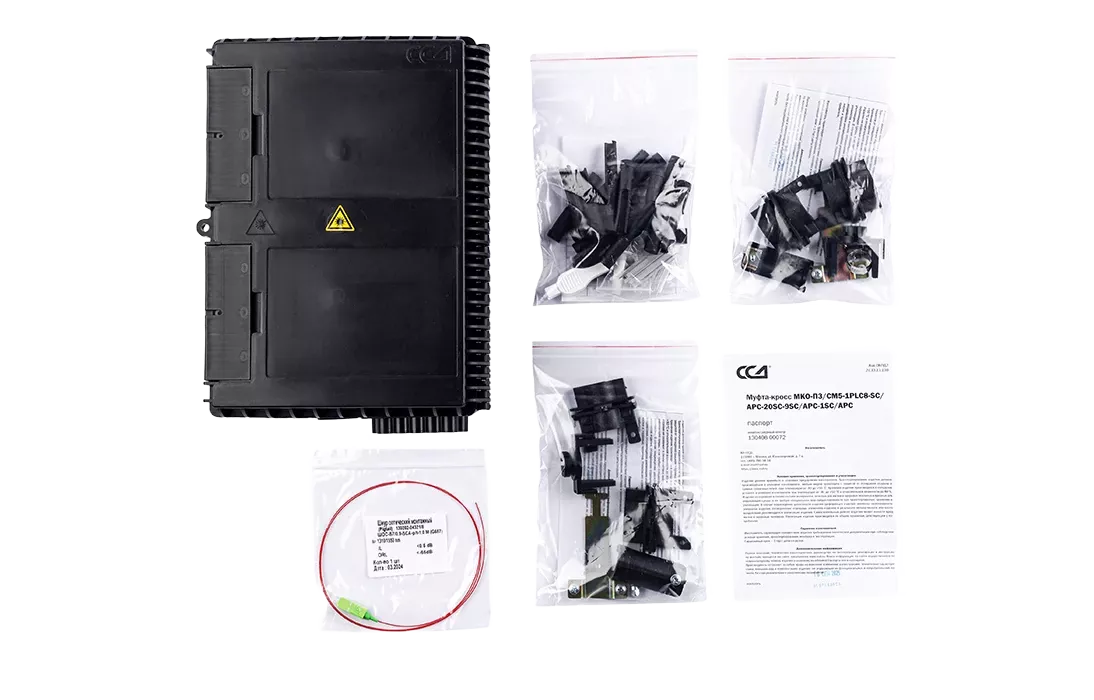

Муфта-кросс МКО-П3/СМ5-1PLC8-SC/APC-20SC-9SC/APC -1SC/APC ССД

Предназначена для монтажа подвесного магистрального кабеля с абонентскими ответвлениями самонесущих дроп-кабелей малого диаметра. Используется как для каскадных схем построения сетей по технологии GPON, так и прочих видов абонентских подключений в оптические адаптеры для кросс коммутации.

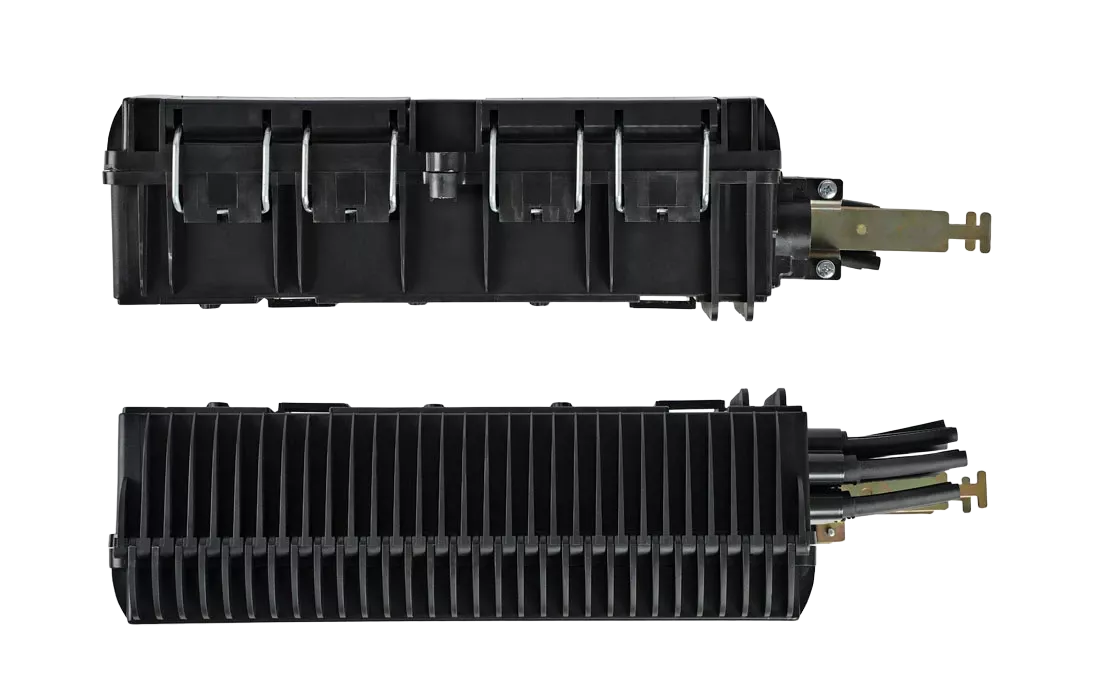

Выполнена из устойчивого к атмосферным воздействиям, УФ стойкого пластика и имеет пыле-влагозащищенную тупиковую конструкцию (ввод ОК и вывод абонентских дроп-кабелей производится с одной стороны).

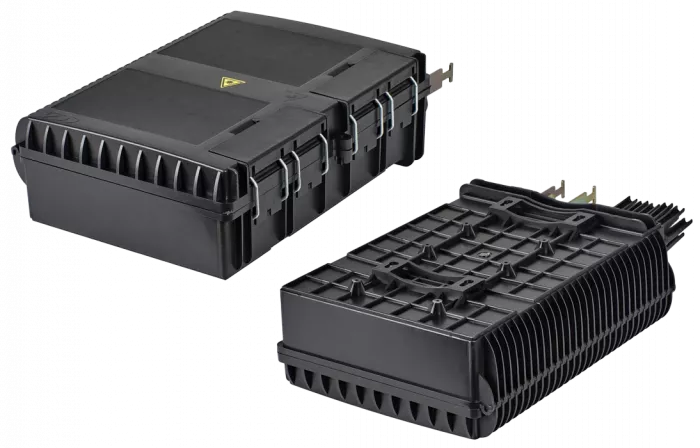

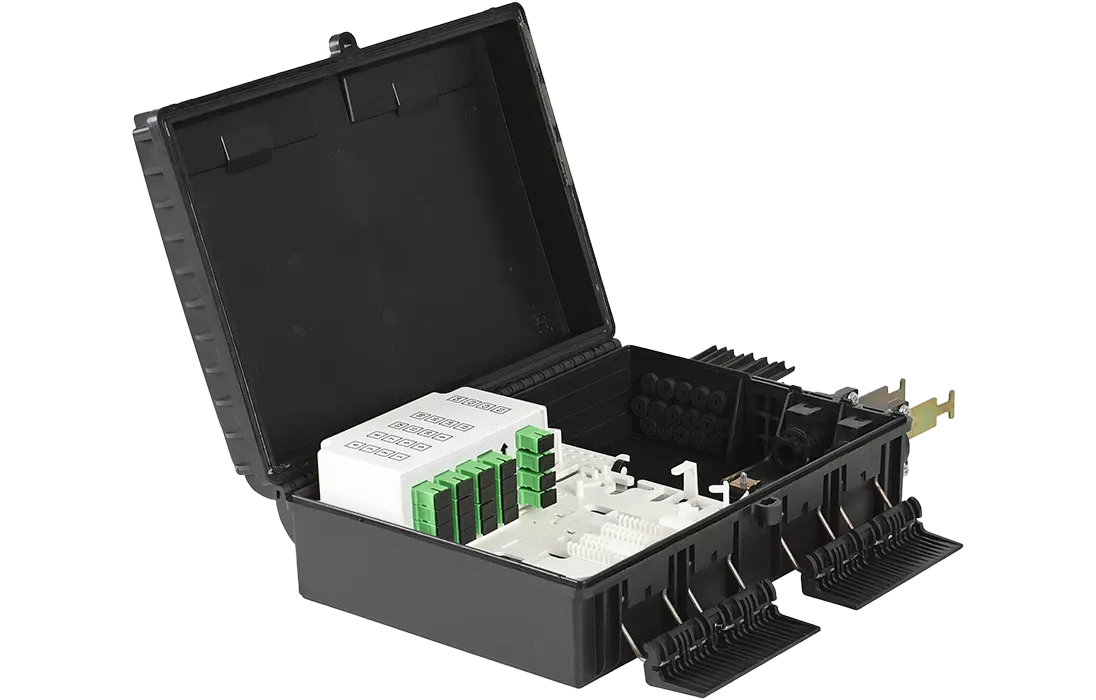

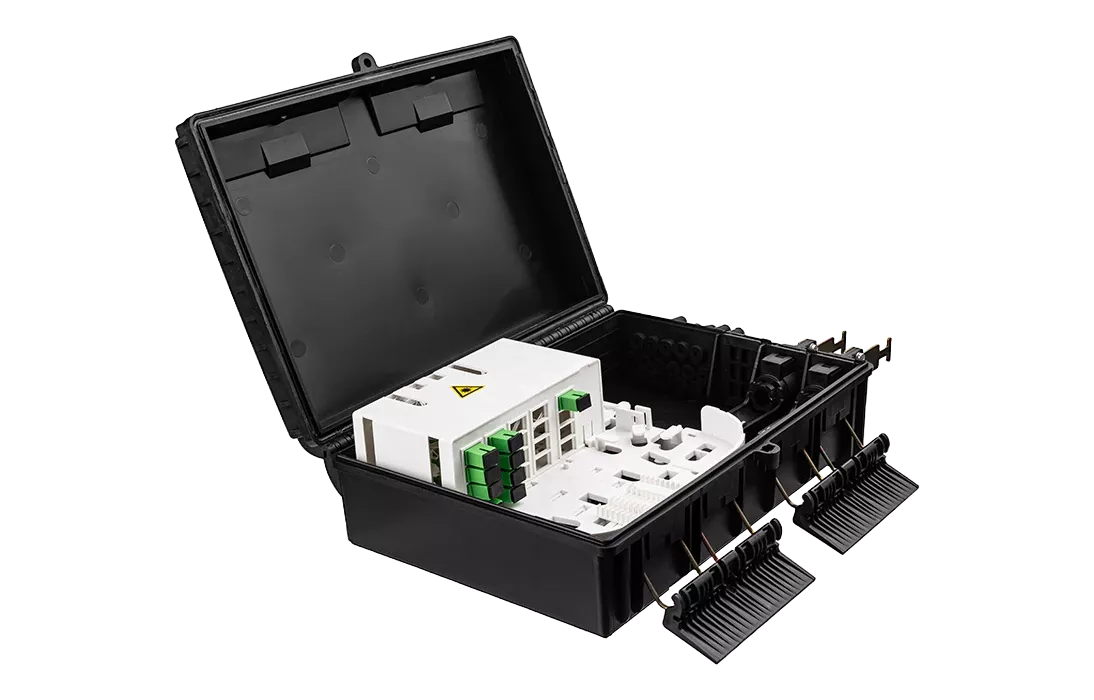

Представляет собой малогабаритный контейнер прямоугольной формы, снабженный откидной крышкой, с уплотнительной прокладкой на стыке корпуса и крышки. Крепление крышки с корпусом осуществляется пластмассовой петлёй.

Фиксация и герметизация крышки - при помощи двух пластиковых защелок на стальных пружинных петлях.

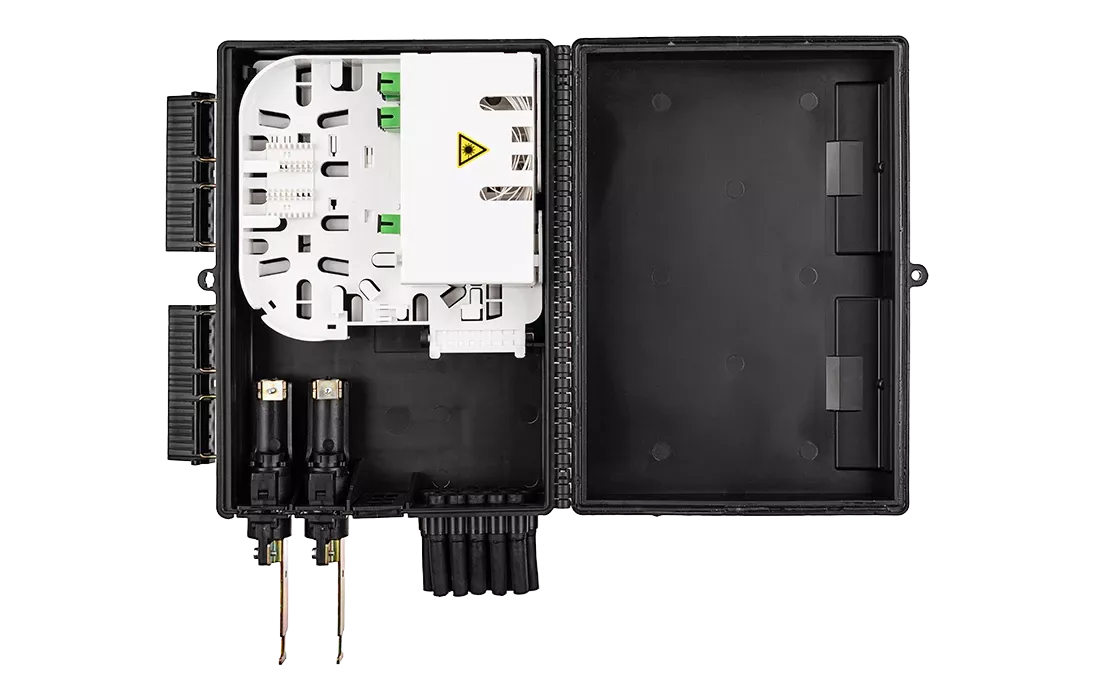

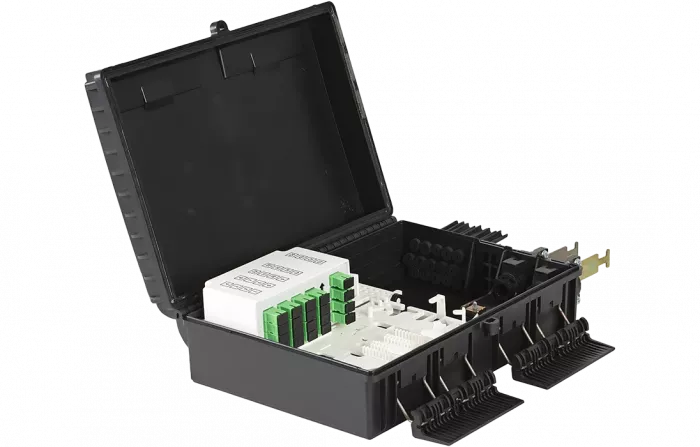

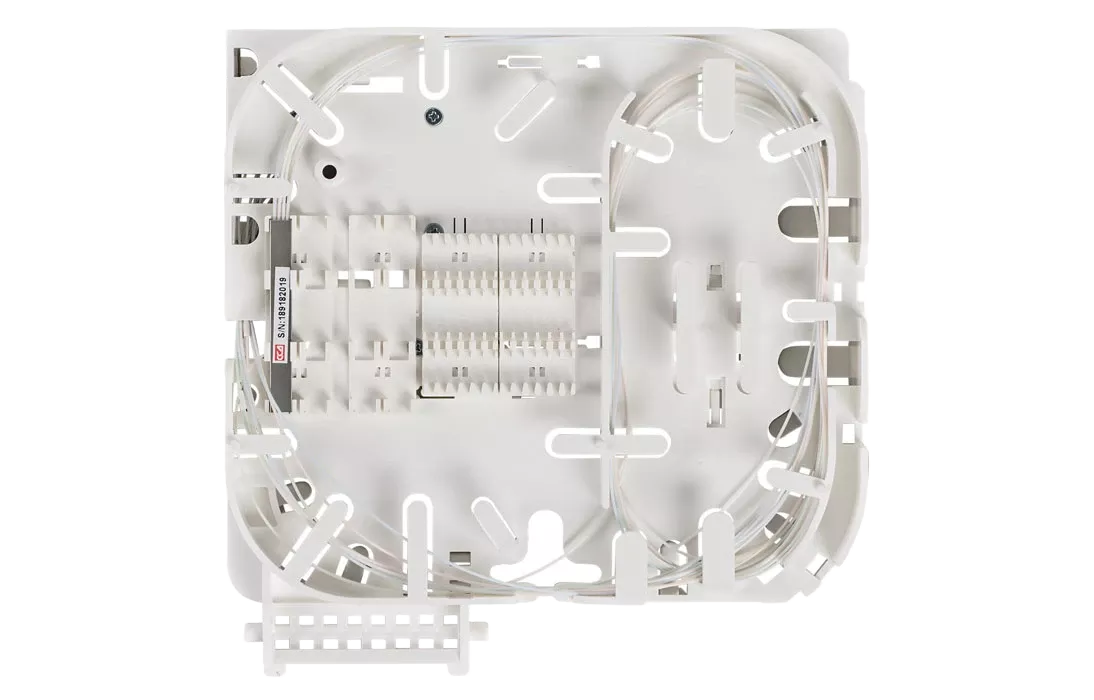

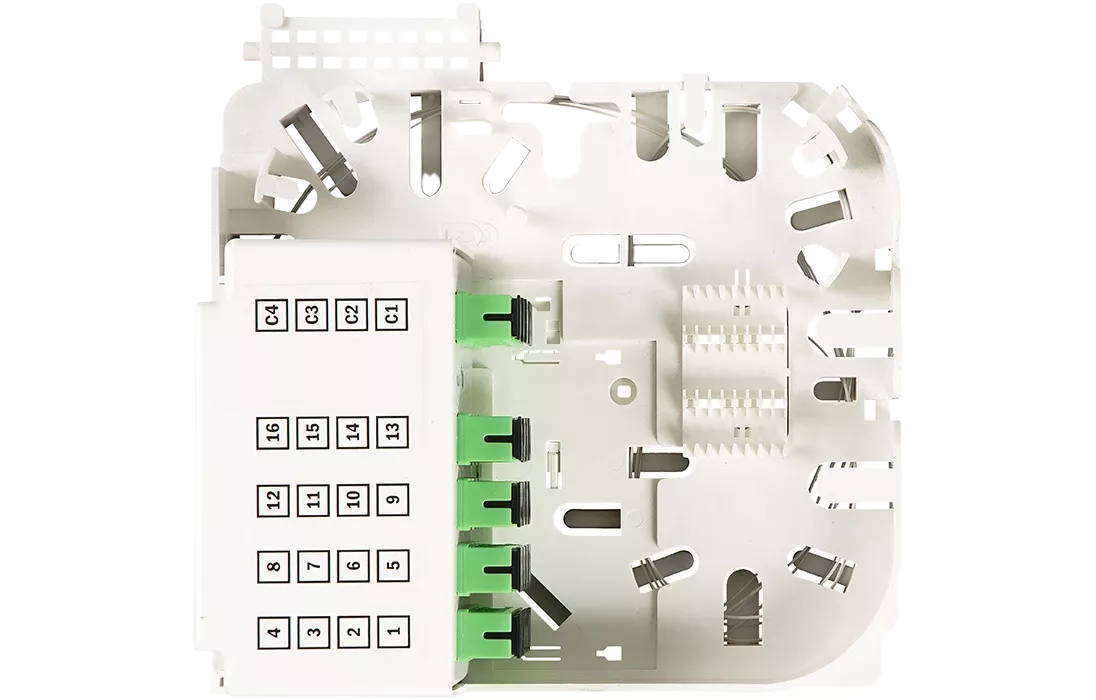

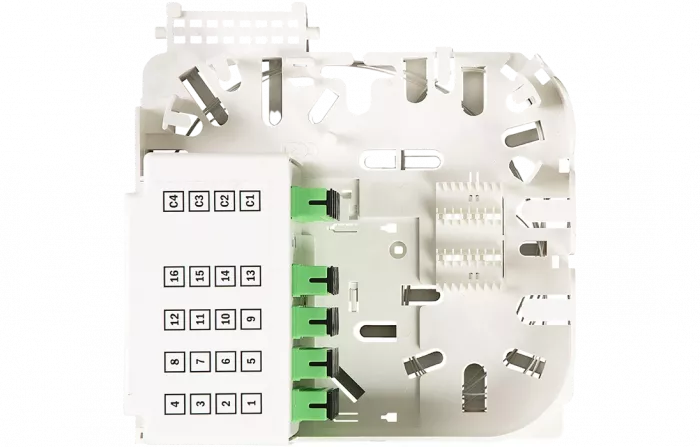

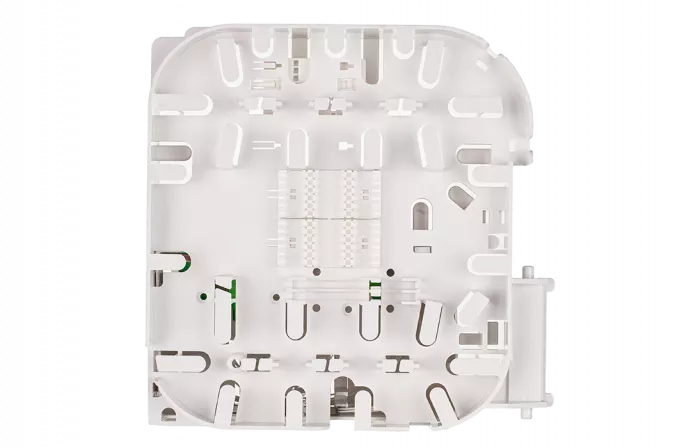

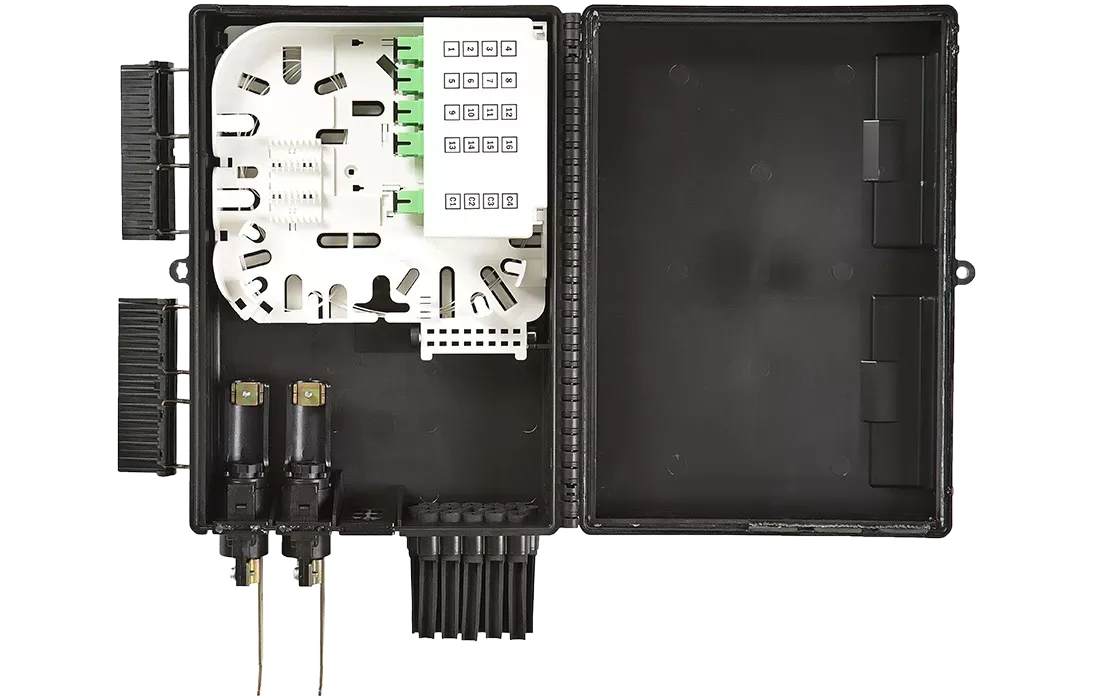

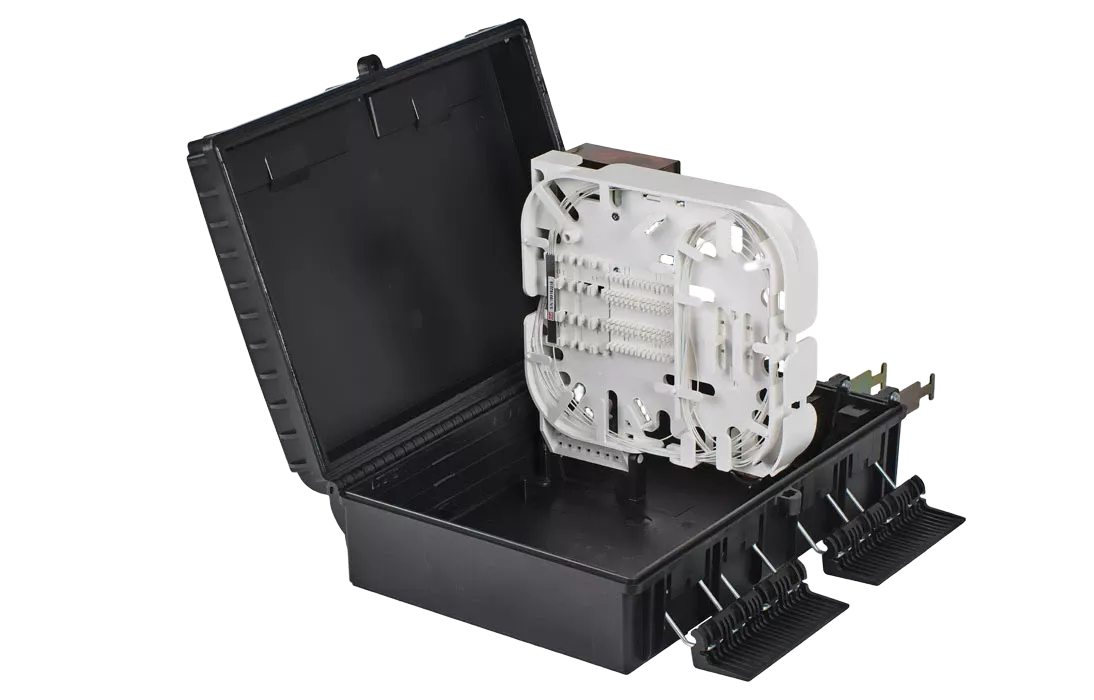

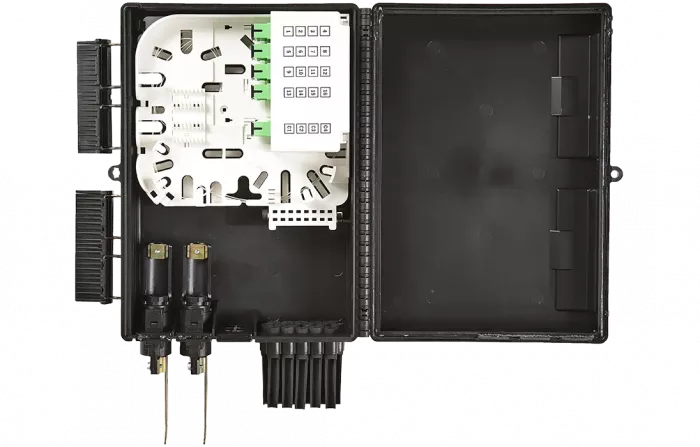

Внутри муфты установлена оригинальная кассета, на внешней стороне которой размещена кроссовая панель или съемный модуль СМ5, в которой можно разместить до 20 адаптеров типа SC, из них 16 предназначены для подключения абонентов и 4 для подключения разветвителей в мини корпусе (4 шт. 1х4 или 2 шт. 1х8, или 1 шт. 1х16).  Выводы разветвителей и пигтейлы защищаются от повреждений корпусом модуля СМ5. Перед кроссовой панелью установлен ложемент для сварки пигтейлов и неоконцованных абонентских дроп- кабелей. На обратной стороне кассеты могут быть размещены ложементы для установки разветвителей и ложементы для 48 гильз ССД КДЗС 4525,  а также поле для размещения запаса ОВ и выводов разветвителей.

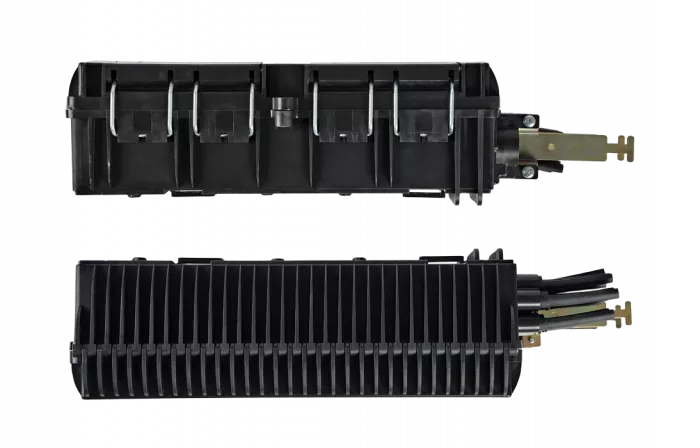

Оптические кабели вводятся и фиксируются в оригинальных кабельных вводах. Кабельный ввод обеспечивает герметизацию, при помощи эластичных прокладок и закрепления ОК за наружную оболочку, а также закрепления ЦСЭ. Конструкция кабельных вводов позволяет вводить транзитную петлю ОК без ее разрезания. Максимальное кол-во  вводов для распределительного кабеля – 3 штуки, муфта поставляется с 2-мя комплектами для ввода кабеля, место для установки третьего кабельного ввода закрыто съемной заглушкой, при необходимости третий кабельный ввод приобретается отдельно.

Кабельные вводы поставляются в двух вариантах:

для кабелей диаметром от 6 до 12 мм и от 12 до 16 мм.

Абонентский дроп-кабель герметизируется в корпусе при помощи эластичных пробок, максимальное число выводимых абонентский дроп-кабелей до 16 штук.

Конструкция муфты обеспечивает:
• ввод и закрепление введенных в корпус трех ОК с диаметром наружной оболочки от 6 до 16 мм;
• возможность организации “транзитного” ввода одного ОК;
• размещение до 48 сростков оптических волокон (ССД КДЗС 4525) распределительных ВОК и 16 сростков дроп-кабелей;
установку до двух разветвителей оптических в мини корпусе, имеющим номинальные размеры 60х7х4 мм или одного с  корпусом имеющим номинальные размеры 60х12х4 мм;

• пылезащищенный вывод до 16 дроп-кабелей круглого профиля диаметром до 5 мм или прямоугольного профиля типа «бабочка».

Установка муфты на стене или опоре выполняется с применением «Кронштейна для подвески МКО-П3» или УПМК-Панда.

Кронштейн для подвески МКО-П3 в комплектацию муфты не входит и приобретается отдельно.
