Тонкости согласования оптических модулей и SFP-трансиверов: совместимость по длине волны и уровню мощности
При построении оптоволоконных линий передачи соблюдение согласованности компонентов определяется не только типом кабеля, но и точным подбором характеристик передающего и принимающего оборудования.
Практика показывает, что ошибки в сочетании SFP-модулей с приемными блоками встречаются в проектах на всех уровнях, включая магистральные, корпоративные и локальные сети. Несоответствие по рабочей длине волны приводит к полной потере сигнала или существенному снижению качества передачи, особенно в системах с мультиплексированием по длине волны. В случае, если используется модуль с излучением на 1310 нм, а приемник рассчитан на 1550 нм, потери будут превышать 20 дБ даже при малых расстояниях.
Внутри диапазона DWDM, где шаг между каналами составляет 0,8 нм, ошибка на один канал также вызывает несовпадение спектральных характеристик фильтров и снижение эффективности фильтрации.
Перед выбором модуля всегда необходимо уточнять его тип – монохроматический или тюнебельный. Фиксированные работают только на одной длине волны, тогда как перестраиваемые требуют настройки через контроллер, часто недоступный пользователю без специализированного ПО. Это особенно критично при эксплуатации оборудования разных производителей.

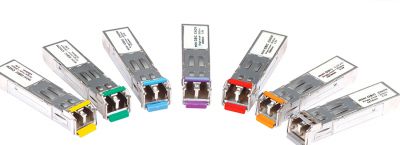

В системах CWDM, где ширина полосы одного канала составляет около 20 нм, недопустимо использовать SFP, рассчитанный на границу спектра – погрешности калибровки излучателя могут привести к смещению излучаемой частоты за пределы пропускания фильтра.
Производители указывают допуски по центральной длине волны в пределах ±3 нм, что при использовании недорогих лазеров может не соблюдаться. Стандарт ITU-T G.694.2 описывает допустимые параметры для каждого канала CWDM и рекомендует проверять заявленные характеристики при помощи спектроанализатора.
Совместимость по уровню мощности требует не меньшего внимания. В технических листах указывается мощность излучения и чувствительность приемника. Если передающий блок выдает -1 дБм, а чувствительность приемного – до -3 дБм, запас составляет лишь 2 дБ.
Протяженность линии, соединительные потери и затухание в кабеле должны быть рассчитаны по формуле: общие потери = затухание * длина + потери на разъемах + допуски.
Для одномодового волокна G.652 затухание обычно составляет 0,35 дБ/км на 1310 нм и 0,2 дБ/км на 1550 нм. Использование стандартных LC-коннекторов добавляет от 0,2 до 0,5 дБ на каждое соединение. С учетом допусков и старения кабеля, запас должен превышать расчетные потери минимум на 3 дБ.
Нельзя устанавливать модуль с мощностью -5 дБм на линию с 15 км, если приемный блок рассчитан на минимум -3 дБм: даже без учета соединений потери в кабеле составят 3 дБ при 0,2 дБ/км, а итоговый уровень будет ниже чувствительности.
Не допускается также превышение входной мощности. Некоторые приемники не выдерживают сигнал выше -1 дБм, что делает установку мощных трансиверов в коротких линиях нежелательной без установки аттенюаторов. Фиксированные оптические демпферы на 5 или 10 дБ устанавливаются перед приемным портом и выбираются по расчету.
Расчет аттенюации основан на формуле: мощность входа = мощность источника - потери в линии - значение демпфера. При длине трассы менее 2 км и излучении 0 дБм без демпфирования мощность превысит допустимый уровень. Это приводит к перегрузке фотодетектора и искажению сигнала.
При использовании разнотипных модулей (один с фиксированной длиной волны, второй – перестраиваемый) важно согласовать рабочие параметры вручную. Примеры конфликтов встречаются при совместной работе 1000BASE-ZX и CWDM-трансиверов. ZX обычно работает на 1550 нм с мощностью от 0 до +5 дБм, тогда как CWDM рассчитан на строго определенный спектральный слот.
В этом случае возможна частичная передача данных, но уровень ошибок возрастает до неприемлемого значения. Установка фильтров с пропусканием ±6,5 нм позволяет локализовать нужный сигнал и устранить влияние соседних каналов.
Требования к совместимости формулируются также в рамках стандарта MSA (Multi-Source Agreement). Согласно спецификациям, каждый трансивер должен передавать информацию о своей конфигурации через EEPROM – длина волны, тип излучателя, мощность, чувствительность, рекомендуемая длина линии.
При подключении модуля к несовместимому оборудованию на некоторых устройствах блокируется передача или выводится предупреждение. В случае с маршрутизаторами Cisco, модуль, не соответствующий требованиям, часто требует ручной активации с применением команды service unsupported-transceiver. Это создаёт риски для стабильности канала и не соответствует рекомендациям IEEE 802.3z.
При выборе трансивера необходимо учитывать не только длину волны, но и тип излучателя – FP, DFB или EML. FP-лазеры демонстрируют нестабильность спектра, имеют ширину излучения до 4 нм и применимы лишь на коротких дистанциях. DFB имеют полосу менее 1 нм, а модули с EML дают самую узкую спектральную характеристику, что критично для DWDM.
Использование FP в линиях DWDM не допускается – несовпадение спектров делает фильтрацию невозможной. Выбор типа источника должен основываться на конкретных требованиях к длине канала и спектральной селективности системы.
Следует учитывать влияние температуры. При колебаниях от -5 до +60 °C спектральная характеристика излучателя может смещаться на ±2 нм, что превышает допуски DWDM-фильтров. В проектах с высокой плотностью каналов необходимо выбирать трансиверы с термостабилизацией, где температура кристалла лазера поддерживается в пределах ±0,1 °C. Такие модули включают термоэлектрические охладители (TEC), увеличивающие энергопотребление, но обеспечивающие стабильную работу.
Для линий с высокой протяженностью или большим числом соединений рекомендуется устанавливать оптические предусилители EDFA, при этом важно соблюдать соотношение между мощностью на входе и коэффициентом усиления.
Применение EDFA требует точной настройки, поскольку чрезмерный уровень сигнала может повредить приемный модуль. При уровне входного сигнала -10 дБм и усилении 20 дБ выходной сигнал достигнет +10 дБм, что превышает порог многих приемников.
Также следует учитывать несовместимость на уровне форм-фактора. Не все устройства корректно воспринимают SFP+, предназначенные для 10G, если порт рассчитан на 1G. Несмотря на идентичные размеры, электрические параметры и уровни передачи различаются. Некоторые производители вводят защиту от неправильной установки. Если модуль не определяется, может потребоваться обновление прошивки коммутатора или использование адаптеров.
На практике рекомендуется вести реестр совместимости, где фиксируются модели оборудования, типы волокон, длины трасс и рабочие параметры. Это снижает риск ошибок при последующем расширении сети. При тестировании новых участков стоит применять рефлектометр для оценки затухания и обнаружения скрытых потерь на соединениях.
